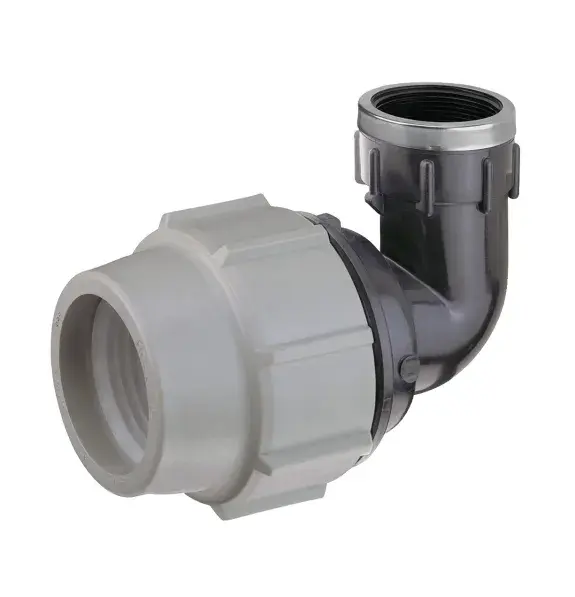

Désignation : Coude à 90° à compression Série 7 avec dérivation taraudée - Filet conique - ISO 7-1.
Fonction : Permet l'assemblage à 90° d'un tube en PEHD (diamètre 25 mm) avec un accessoire de réseau fileté mâle (1 pouce).
Référence Plasson : 71502510.
Diamètre du tube (d) : 25 mm.
Taraudage (Rp) : 1" (pouce).
Pression Nominale (PN) : 16 bar (à 20°C).
Température d'utilisation : Jusqu'à 40°C (détimbrage de la pression à partir de 20°C).
Étanchéité : Indépendante du serrage grâce à une gorge de joint usinée dans la masse du corps (meilleure garantie contre les fuites).
E (diamètre extérieur du raccord) : 54 mm
A (longueur totale) : 83 mm
A1 (hauteur de la dérivation) : 50 mm
I (profondeur d'insertion du tube) : 58 mm
I2 (profondeur du taraudage) : 21 mm
Corps et Écrous : Polypropylène, copolymère haute qualité.
Taraudage : Polypropylène.
Joints : NBR (caoutchouc nitrile).
Bague de retenue : Acier inoxydable AISI 304.
Poids : 0,09 kg.
Dimensions unitaires : 110 x 80 x 55 mm.
Usage : Irrigation, adduction d'eau brute ou destinée à la consommation humaine.
Conformité Sanitaire : Titulaire de l'ACS (Attestation de Conformité Sanitaire).
Normes : ISO 17885:2021, ISO 7-1 (filetage), NF EN 681-1 (garnitures d'étanchéité).
Conseils de montage : L'insertion du tube se fait sans démontage du raccord (technologie à compression). Un chanfreinage du tube est conseillé pour faciliter l'insertion et protéger le joint. L'étanchéité côté filetage doit être assurée avec du ruban PTFE ou une pâte à joint adaptée.
