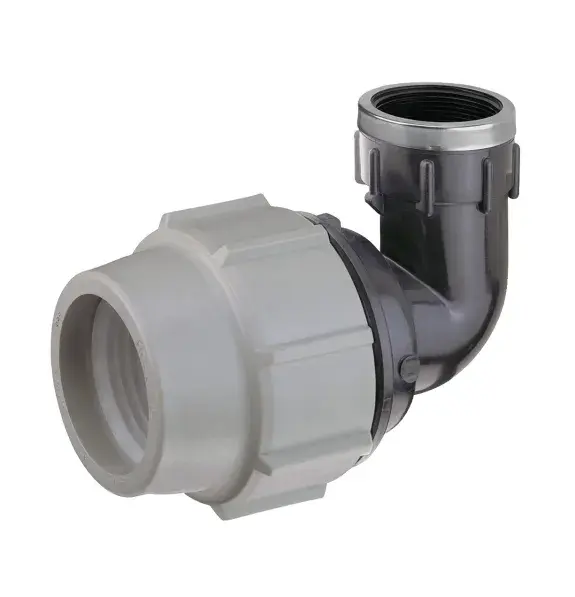

Désignation : Coude à 90° à compression Série 7 avec dérivation taraudée - Filet conique - ISO 7-1.
Fonction : Permet le raccordement à angle droit d'un tube en PEHD de diamètre 20 mm vers un accessoire fileté mâle de 3/4 pouce (20/27).
Référence Plasson : 71502007.
Diamètre du tube (d) : 20 mm.
Taraudage (Rp) : 3/4" (pouce).
Pression Nominale (PN) : 16 bar.
Étanchéité : Système d'étanchéité breveté Plasson où le joint est logé dans une gorge usinée, assurant une étanchéité parfaite dès l'insertion du tube, même sans serrage excessif.
E (diamètre extérieur du raccord) : 48 mm
A (longueur totale) : 78 mm
A1 (hauteur de la dérivation) : 44 mm
I (profondeur d'insertion du tube) : 57 mm
I2 (profondeur du taraudage) : 19 mm
Corps et Écrous : Polypropylène, copolymère haute qualité.
Joints : NBR.
Bague de retenue : Acier inoxydable AISI 304.
Poids : 0,07 kg.
Dimensions de la pièce : 100 x 70 x 50 mm.
Conditionnement : Sachet de 10 pièces / Carton de 300 pièces.
Usage : Eau potable (ACS), irrigation, canalisations sous pression.
Température du fluide : Jusqu'à 40°C.
Normes : ISO 17885, ISO 7-1, NF EN 681-1.
Note de montage : Le montage est de type "poussé" : il suffit de chanfreiner le tube et de l'insérer jusqu'à la butée sans démonter le raccord. Pour la partie taraudée, l'utilisation de ruban PTFE est recommandée pour assurer l'étanchéité du filetage.
