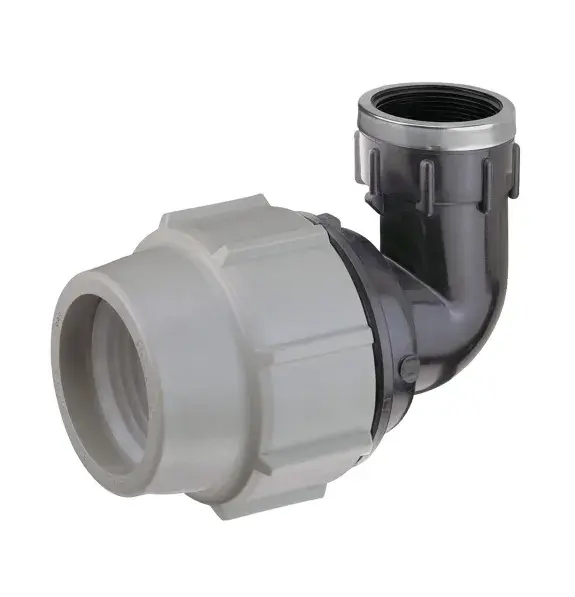

Désignation : Coude à 90° à compression Série 7 avec dérivation taraudée - Filet conique - ISO 7-1.
Fonction : Permet le raccordement à angle droit d'un tube en PEHD de diamètre 20 mm vers un accessoire fileté mâle de 1/2 pouce (15/21).
Référence Plasson : 71502005.
Diamètre du tube (d) : 20 mm.
Taraudage (Rp) : 1/2" (pouce).
Pression Nominale (PN) : 16 bar (à une température de 20°C).
Technologie d'étanchéité : Joint torique avec gorge usinée dans la masse du corps pour une étanchéité maximale, indépendante du serrage de l'écrou.
E (diamètre extérieur du raccord) : 48 mm
A (longueur totale) : 78 mm
A1 (hauteur de la dérivation) : 40 mm
I (profondeur d'insertion du tube) : 54 mm
I2 (profondeur du taraudage) : 19 mm
Corps et Écrous : Polypropylène, copolymère haute qualité (robuste et résistant aux UV).
Joints : NBR (caoutchouc nitrile).
Bague de retenue : Acier inoxydable AISI 304.
Poids : 0,06 kg.
Dimensions de la pièce : 95 x 65 x 50 mm.
Conditionnement : Sachet de 10 pièces / Carton de 350 pièces.
Domaines : Adduction d'eau potable, irrigation, réseaux d'eau brute.
Certification : Attestation de Conformité Sanitaire (ACS).
Normes de référence : ISO 17885 (systèmes de canalisations plastiques), ISO 7-1 (filetages).
Conseil de mise en œuvre : Comme pour toute la Série 7, l'assemblage se fait par simple emboîtement du tube (après chanfreinage) sans avoir à démonter le raccord. L'étanchéité du filet se réalise à l'aide de ruban PTFE ou de pâte à joint spécifique.
